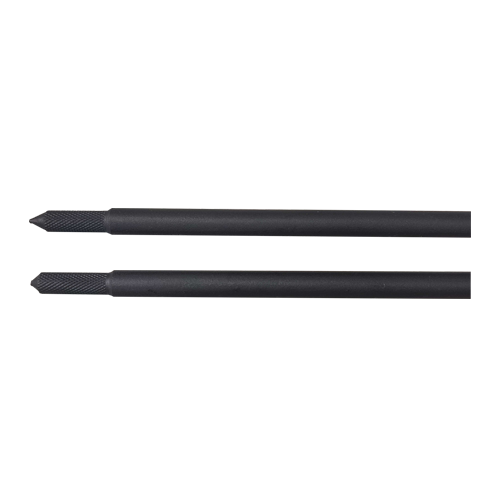

石墨烯合金接地棒-石墨烯復合接地極-多層合金石墨烯垂直接地裝置規格ZH-GAGD16,現主要用于輸變電線路鐵塔接地、配網接地等。
石墨烯接地裝置
1 外觀：石墨烯復合接地棒、石墨烯合金連接導線、石墨烯合金連接器、石墨烯合金引出端子等外觀覆層均勻、無明顯的凹坑、麻點、起泡、裂紋，表面光滑無沉積雜質
2尺寸：接地棒直徑≥16mm，允許偏差≤0.15mm；接地棒長度≥1.2m，允許偏差≤2mm
3覆層厚度及覆層均勻性：石墨烯及復合金屬覆層厚度≥0.15mm，覆層均勻性允偏差≤0.05mm；
4電阻率及相對導電率：
portant;">石墨烯復合接地棒portant;">20℃時直流電阻率≤11.5μΩ.cm，相對導電率≥15%;
portant;">石墨烯合金連接導線portant;">20℃時直流電阻率≤4.31μΩ.cm，相對導電率≥40%
5單位長度直流電阻：石墨烯復合接地棒及連接導線的單位長度直流電阻應portant;">?600 μportant;">W/m；必須滿足GB 50545-2010《110kportant;">～portant;">750kV架空輸電線路設計規范》。
6連接處直流接觸電阻：在20℃時連接處直流接觸電阻應符合下列要求：
1) 兩個石墨烯合金連接導線經水平連接器連接后其直流接觸電阻值應不大于兩個石墨烯合金連接導線直流電阻之和的(1+8)% 。
2) 兩個石墨烯合金連接導線經十字連接器連接后其直流接觸電阻應不大于兩個石墨烯合金連接導線直流電阻之和的(1+10)% 。
3) 石墨烯合金連接導線與接地棒經十字連接器連接后其直流接觸電阻應不大于石墨烯合金連接導線與接地棒直流電阻之和的(1+10)% 。
7接地體降阻效果系數：接地體降阻效果系數應≤0.7（168h后測量）。
8工頻電流耐受：試品經過工頻大電流10KA ,4S試驗后，試樣表面不得有裂紋、裂縫、熔化等缺陷，直流電阻變化不得超過10%。
9沖擊電流耐受：試品埋入1.2m盛滿土壤的金屬圓缸(桶)內。對試樣與圓缸壁施加8/20μs，200KA的標準雷電流沖擊后，試樣表面不得有裂紋、裂縫、熔化等缺陷，工頻電阻變化不得超過10%。
10拉伸性能：按GB/T228.1-2010進行拉伸試驗，石墨烯復合接地棒抗拉強度不低于600Mpa, 石墨烯合金連接導線抗拉強度不低于220Mpa。
portant;">11抗彎性能：portant;">利用壓力機，portant;">采用三點彎曲法彎折成portant;">90度，彎折三次后，表面不得有裂紋、裂縫等缺陷，其單位長度直流電阻增加不大于10%。
12耐液體介質浸泡腐蝕性能：
1)耐堿性：在PH=8的NaOH溶液中室溫浸泡480h，覆層不起泡，不掉粉，允許輕微失光和變色，單位長度直流電阻增加不大于10%；
portant;">在portant;">PH=9的NaOH溶液中室溫浸泡480h，覆層不起泡，不掉粉，允許輕微失光和變色，單位長度直流電阻增加不大于10%；
2)耐酸性：在PH=3的H2SO4溶液中室溫浸泡480h，覆層不起泡，不掉粉，允許輕微失光和變色，單位長度直流電阻增加不大于10%；
portant;">在portant;">PH=5的H2SO4溶液中室溫浸泡480h，覆層不起泡，不掉粉，允許輕微失光和變色，單位長度直流電阻增加不大于10%；
3）耐鹽水性：在PH=7的3.5% NaCl溶液中室溫浸泡720h，覆層不起泡，不掉粉，允許輕微失光和變色，單位長度直流電阻增加不大于10%。
13投標方應根據當?shù)赝寥离娮韬侠砼渲檬┙拥匮b置。接地體埋入后腐蝕率：接地體埋入地后，其腐蝕率應不大于0.002mm/年。
14耐高溫性能：經100℃恒溫烘烤2h，恢復至室溫后，重復進行抗拉性能試驗，單位長度直流電阻增加不大于10%。
15耐低溫性能：經-55℃恒溫冷凍2h，恢復至室溫后，重復進行抗拉性能試驗，單位長度直流電阻增加不大于10%
