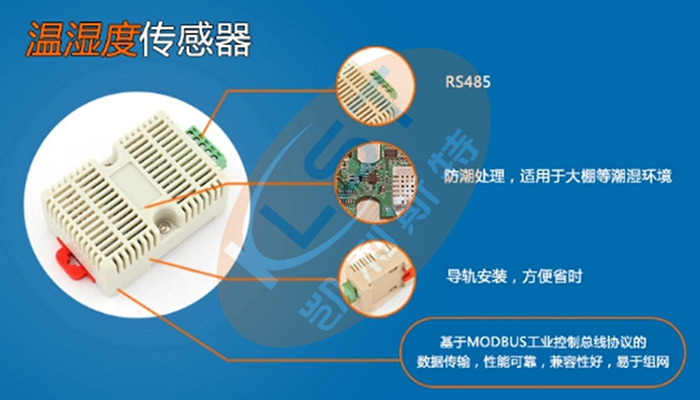

60001-RS485型溫濕度傳感器（溫濕度數據采集模塊）是一款高性能溫濕度數據采集傳輸模塊，RS485 電平輸出，MODBUS工業控制總線協議，可以多個模塊共同接入總線組網，也可以與其他符合MODBUS協議的設備共同組網，實時、穩定地監控多個生產現場環境變化，以使用戶準確把握不同應用現場的環境變化，快速做出反應，保障生產現場環境的穩定性。（可定制RS232/TTL電平接口）
功能特點
1）GND/RXD(RS85-A)/TXD(RS485-B) /VCC四線接口，簡單可靠，便于擴展；
2）基于MODBUS工業控制總線協議的數據傳輸，性能可靠，兼容性好，易于組網；
3）支持簡單字符指令，便于單個模塊簡易應用場合使用
4）體積小巧，易于安裝；
5）針對農業應用環境做防潮處理，適用于大棚等潮濕環境；
串口參數配置范圍：
1）波特率：1200 / 2400 / 4800 / 9600 / 19200 / 384000；
2）數據位：8位，不可配置；
3）校驗：無校驗；
4）停止位：1位；
5）配置完成后斷電并重新通電后配置生效
技術參數表
| 測量范圍 | 溫度：-40-80℃ |
| 濕度：0-99.9%RH | |
| 測量精度：（25℃環境下) | 溫度：typ±0.5℃ max±1℃ |
| 濕度：±2%RH(10...90%RH) | |
| 分辨率 | 溫度：0.1℃ |
| 濕度：0.1%RH | |
| 工作范圍 | 溫度：-40℃~+80℃ |
| 濕度：0%~100%（RH）相對濕度 | |
| 衰減值 | 溫度：<0.1℃/年 |
| 濕度：<0.5%RH/年 | |
| 硬件參數 | 溫度：電阻式傳感器 |
| 濕度：電容式傳感器 | |
| 上傳數據頻率：溫度：2S | |
| 濕度：2S 1/e(63%) | |
| 支持?jǐn)?shù)據格式：串行MODBUS協議 | |
| 模塊ID可配置范圍為：1~247 | |
| 電源輸入：5~24V DC | |
| 長*寬*高：65*46*28.3（mm） | |
| 外殼材料：PC塑料 | |
| 出廠設置 | 默認：1200,n,8,1 |
| 模塊ID(地址) : 1 |
通信地址表
| 地址（十六進制標志） | 內容 | 解釋 |
| 0x0004 | 溫度校準值 | 默認100 |
| 實際溫度=測量溫度+溫度校準值-100 | ||
| 0x0005 | 濕度校準值 | 默認100 |
| 實際濕度=測量濕度+濕度校準值-100 | ||
| 0x0006 | 本機地址 | 默認：1，范圍1~100 |
| 0x0007 | 波特率選擇 | 0-1200,n,8,1(默認) |
| 1-2400,n,8,1 | ||
| 2-4800,n,8,1 | ||
| 3-9600,n,8,1 | ||
| 4-19200,n,8,1 | ||
| 5-38400,n,8,1 | ||
| 0x0101 | 溫度 | 單位：0.1℃，偏移量40 |
| 比如讀數是672，則實際溫度為672/10-40=27.2℃ | ||
| 0x0102 | 濕度 | 單位：0.1% |
| 比如讀數是653，則實際濕度是653/10=65.3% |
通信舉例
查詢溫度（假設模塊地址為1）
01 03 01 00 00 01 xx xx - 讀0x0100 地址1個地址，這個是溫度
01 03 01 01 00 01 xx xx – 讀 0x0101地址1個地址，這個是濕度
修改地址內容，例如修改地址
01 06 00 06 00 02 xx xx – 用 06命令將地址0x0006 內容修改為 2
應用范圍：
可用于機房、機柜、冷庫溫度數據采集、蔬菜大棚、動物養殖、工業環境監控、污水溫度監控、糧倉溫度監控、各種環境溫度數據采集和控制等等。
輔助功能：
LD1閃爍，表示溫濕度正常工作。
LD2LD3LD4LD5指示地址，通過指示燈，可以直觀知道1~15地址的數值。以下是對照表：
| LD5 | LD4 | LD2 | 地址 |
| 0 | 0 | 1 | 1 |
| 0 | 0 | 0 | 2 |
| 0 | 0 | 1 | 3 |
| 0 | 1 | 0 | 4 |
| 0 | 1 | 1 | 5 |
| 0 | 1 | 0 | 6 |
| 0 | 1 | 1 | 7 |
| 1 | 0 | 0 | 8 |
| 1 | 0 | 1 | 9 |
| 1 | 0 | 0 | 10 |
| 1 | 0 | 1 | 11 |
| 1 | 1 | 0 | 12 |
| 1 | 1 | 1 | 13 |
| 1 | 1 | 0 | 14 |
| 1 | 1 | 1 | 15 |
